대단원 |
Ⅳ. 응용 프로그램 |
차 시 |
/ |
소단원 |
5. 차트 만들기 |
||
학습목표 |
1. 엑셀을 이용하여 차트를 만들 수 있다. |
||
5. 차트 만들기
(1) 차트 작성 (2)
차트화할 수 있는 데이터 (3)
차트의 구분 (4)
차트의 구성 요소 (5)
차트 만드는 방법
① 워크 시트의 데이터 내용을 막대나 선, 도형, 그림 등을 사용하여 사각형으로
표현하는 것.
② 데이터의 상태나 추세 등을 쉽고 직관적으로 이해할 수
있도록 지원.
③ 많은 분량의 데이터를 간략하게 요약하여 제시.
④
데이터 값의 상호 관계를 보다 쉽게 파악할 수 있도록 지원.
① 한 워크 시트 내에서 연속된 범위에 있는 데이터
② 한 워크 시트
내에서 떨어져 있는 여러 개의 범위에 있는 데이터
③ 다른 워크 시트나
통합 문서에 분산되어 있는 데이터
④ 피벗 테이블이나 부분합 등과 같은
요약 데이터에 기반하여 만들어 질 수도 있음.
|
포함된 차트 |
차트 시트 |
정 의 |
|
|
장 점 |
|
|
(가) 차트는 여러 종류의 세부 객체들로 구성되어 있다.
(나) 주요 객체들은
독립적으로 서식을 설정하거나 수정할 수 있다.
(다) 차트 영역의 구성 요소
① 차트 영역 - 차트 전체를 의미
② 그림 영역 - X, Y축 등으로
둘러 쌓여 있는 영역
③ 눈금 선 - 축의 눈금을 그림 영역으로 연장한
선
④ 데이터 계열 - 차트로 표현한 값을 가진 항목
⑤ 제목 - 차트
제목, 축 제목 등이 있다.
⑥ 범례 - 차트의 데이터 계열을 표시하며
범례 영역 전체에 그림이나 색 등을 넣어 모양을 낼 수 있다.
(가) 차트 마법사
의 실행
① 차트로 표현할 데이터의 범위를 선택한 다음 표준 도구모음에서 [차트
마법사] 도구를 누르거나 [삽입]-[차트]를 실행
② 차트로 처리할 데이터
범위는 차트 마법사 2단계에서 선택해도 되지만 일반적으로 먼저 선택하는
것이 편리

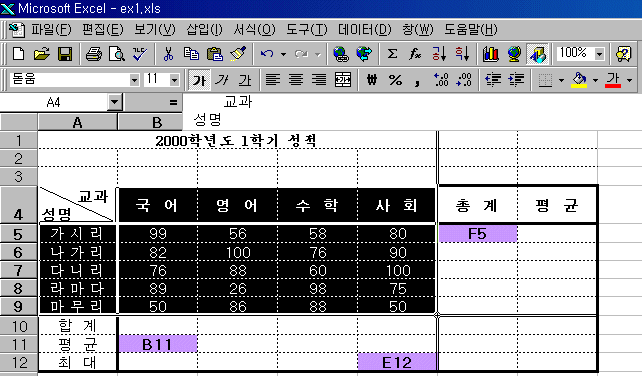

③ 범위를 선택할 때는 표의 이름표 부분까지 포함하여 선택
④ 차트 마법사 도구 및 범위 선택 예
(나) 차트 마법사 1단계 - 차트 종류 선택
① 표준 종류 - 총 14개의 기본적인 차트 종류가 표시되며, 각 항목을 누르게 되면 다시 세부 종류가 그림으로 나타난다.
② 사용자 정의 종류 - 기본 차트 형식에 근거하여 서식을 전문화시킨 차트로 사용자가 만든 차트를 등록해 두었다가 사용할 수 있다.
(다) 차트 마법사 2단계 - 범위와 계열 설정
① [데이터 범위] 시트 : 직접 입력 및 마우스로 지정 가능하며 범례로
표시된다.
② [계열] 시트 : 선택 방향 옵션 지정으로 계열 일부의 추가
또는 삭제가 가능하다.
(라) 차트 마법사 3단계 - 구성 요소 설정
① 3단계는 총 6개의 시트로 구성되어 있으며 각 시트에서 해당 구성
요소에 대한 설정을 할 수 있다.
② 제목 설정 - 차트 제목과 각 축의
제목을 입력할 수 있다.
③ 축 설정 - 축을 보이게 하거나 숨길 수 있으며,
X축 항목의 표시 방법을 날짜로 설정할 수 있다.
④ 눈금선 설정 - 기본
설정은 Y축만 표시되나 항목 축 또는 보조 눈금선을 표시할 수도 있다.
⑤ 범례 설정 범례 표시 가·부 및 범례의 위치를 지정한다.
⑥ 데이터
이름표에 값 표시 - 값의 표시 여부 및 수치나 백분율, 항목 이름 등으로
차트에 설정이 가능하다.
⑦ 데이터 테이블 - 차트의 원본 데이터를
차트에 연결하여 표시할 수 있도록 설정할 수 있다.
(마) 차트 마법사 4단계 - 위치 지정
① 4단계는 지금까지 설정한 서식에 기초하여 [새로운 시트로]와 [워크시트에
삽입] 중 하나를 선택한다.
② 종료 단추를 누르면 차트 마법사가 종료되고
선택한 영역에 차트가 그려진다.
