계전기의 개요

계전기(릴레이)란 코일에 전류를 흘리면 자석이 되는 성질을 이용하고 있다.
코일이 전자석으로 되었을 때 철판을 끌어 당겨, 그 철판에 붙어 있는 스위치부의 접점을 닫거나 열기도 한다.

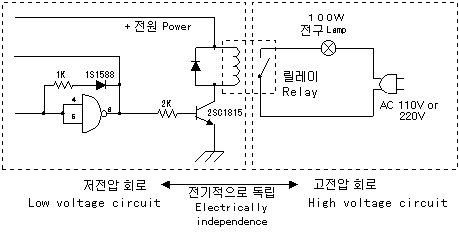

릴레이가 좋은 점은 전기적으로 독립된 회로를 연동시킬 수 있다는 점이다.
5V와 같은 저전압계로 구성된 회로의 동작에 의해 AC 100V계의 회로를 ON/OFF시키든가, 대전류의 회로를 ON/OFF시킬 수 있다.
릴레이는 기계적으로 접점을 닫거나 열기 때문에 일반적으로 고속 동작은 할 수 없다.
(특수 용도로 고주파 릴레이라는 것도 있어 고속 동작이 가능한 릴레이도 있다)

릴레이도 여러 종류가 있으며, 코일에 가하는 전압(구동전압), 접점용량 등에 따라, 적절한 것을 선택할 필요가 있다.


계전기의 외관과 사용법

사진의 좌측에 있는 것은 코일의 구동전압이 DC 12V의 소형 릴레이로, 접점은 전기적으로 독립된 것이 2개 있다. 접점의 내압[접점이 열려 있을 때에 인가할 수 있는 전압으로, 이 이상 인가하면 스파크(spark:불꽃)가 발생하거나 접점이 눌어붙고 만다]과 접점의 허용전류는 알 수 없지만, 수백 mA는 흘릴 수 있을 것으로 생각한다.

사진의 우측에 있는 것은 AC 220/110V계 등을 제어할 수 있는 것으로, 구동전압이 DC 3V로 매우 낮지만, 접점의 내압은 교류의 경우 AC 125V, 전류 허용값은 1A, 직류의 경우에는 DC 30V, 2A로 되어 있다.
접점은 하나이다.
양쪽 모두 프린트 기판에 실장할 수 있는 구조로 되어 있으며, 리드도 0.1인치의 배수로 되고 있어, 유니버설 기판에도 탑재 가능하다.


크기는 좌측에 있는 것이 폭 19.5mm, 높이 10mm, 길이 10mm이다.
우측에 있는 것은 폭 20mm, 높이 15mm, 길이 11mm이다.




우측의 사진에 있는 것은 좀더 큰 전력을 취급할 수 있는 것이다.
구동전압은 DC 12V이고, 접점은 교류의 경우 AC 240V, 전류는 5A까지 제어할 수 있다. 직류의 경우는 DC 28V, 5A까지이며, 접점은 2개 있다.
이 타입은 프린트 기판에는 탑재할 수 없다. 별도로 판매되고 있는 소켓을 이용하여, 케이스 등에 비스로 고정한다.
크기는 폭 22mm, 높이 35mm, 길이 20mm이다.
